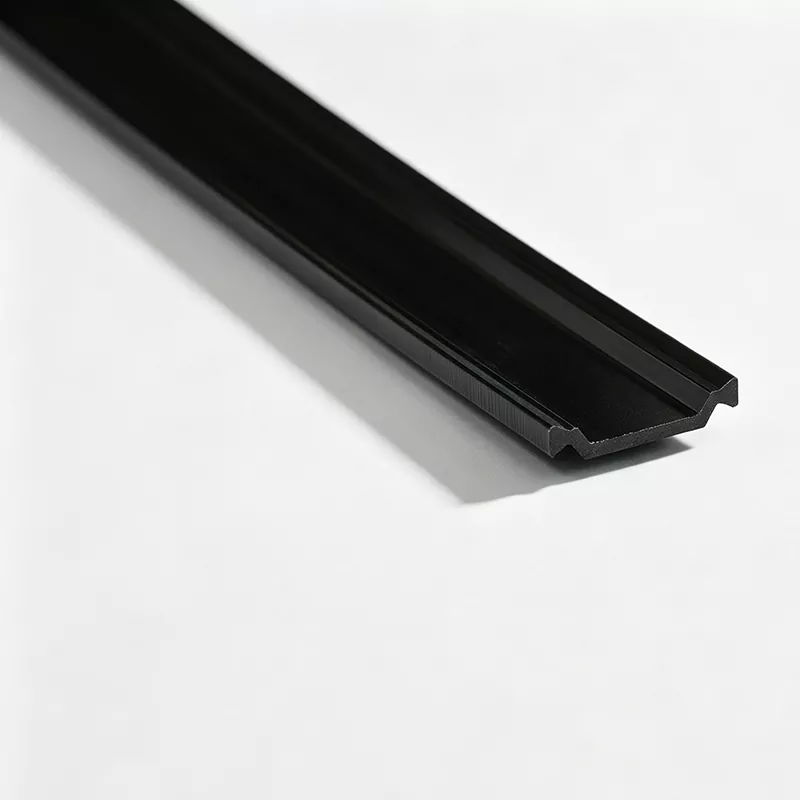

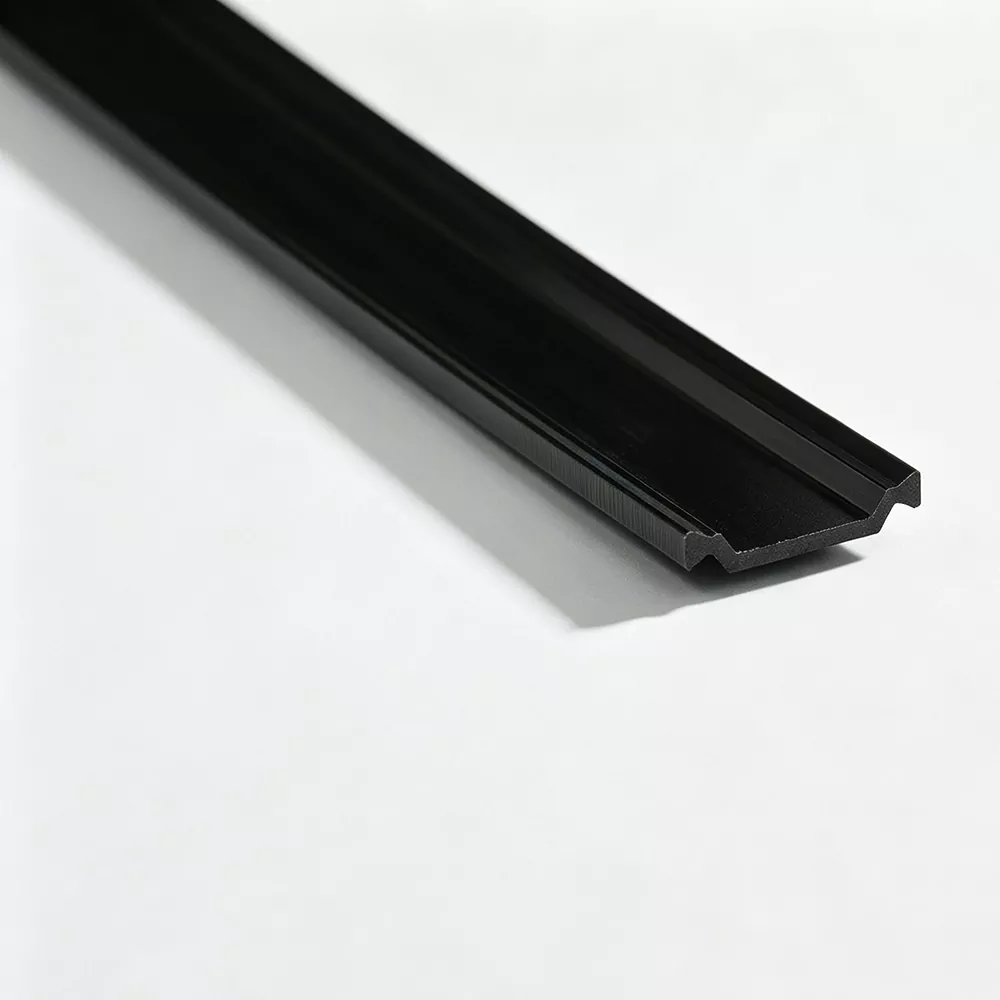

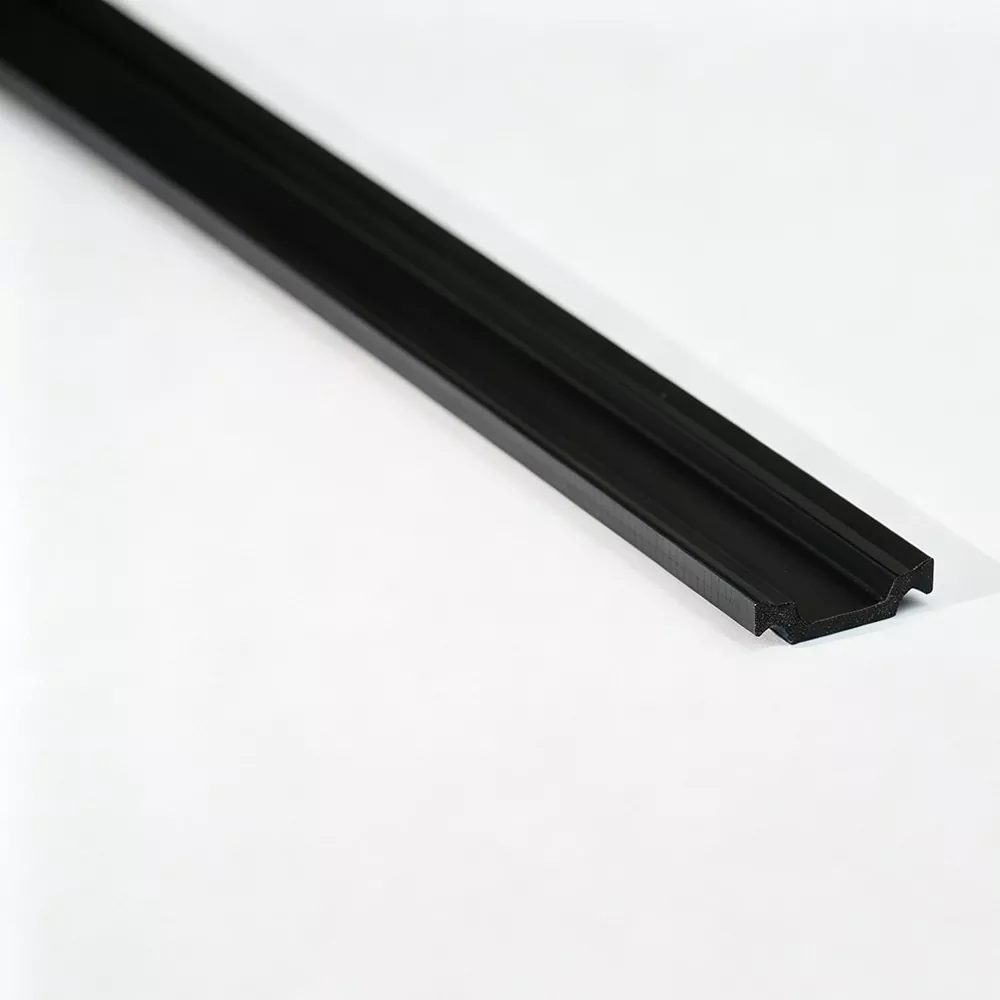

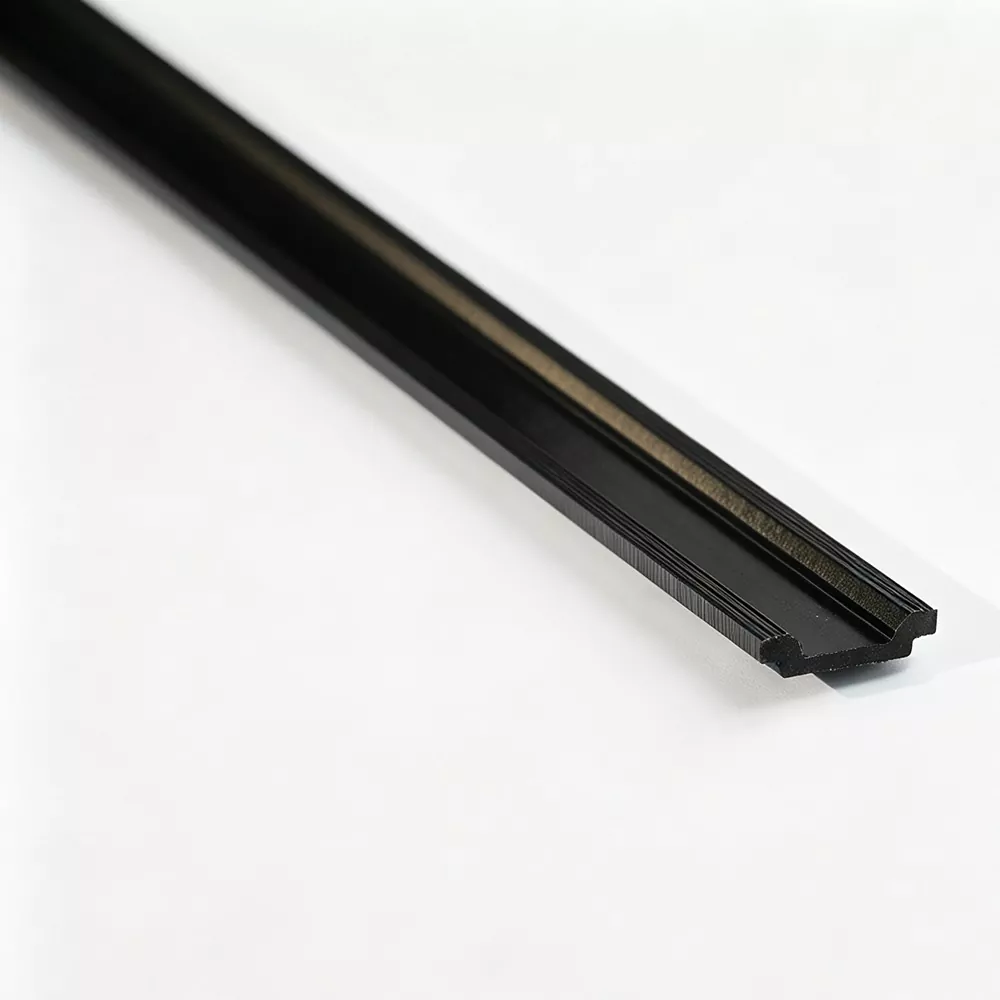

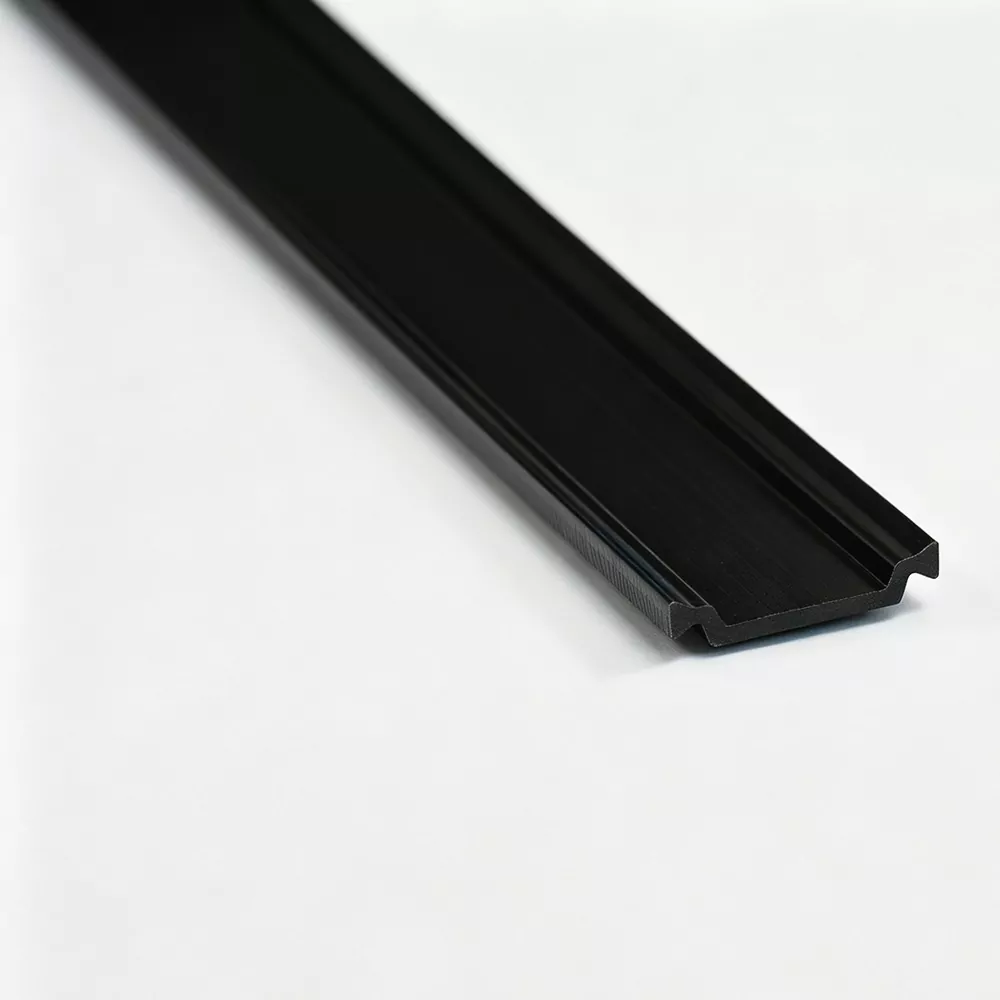

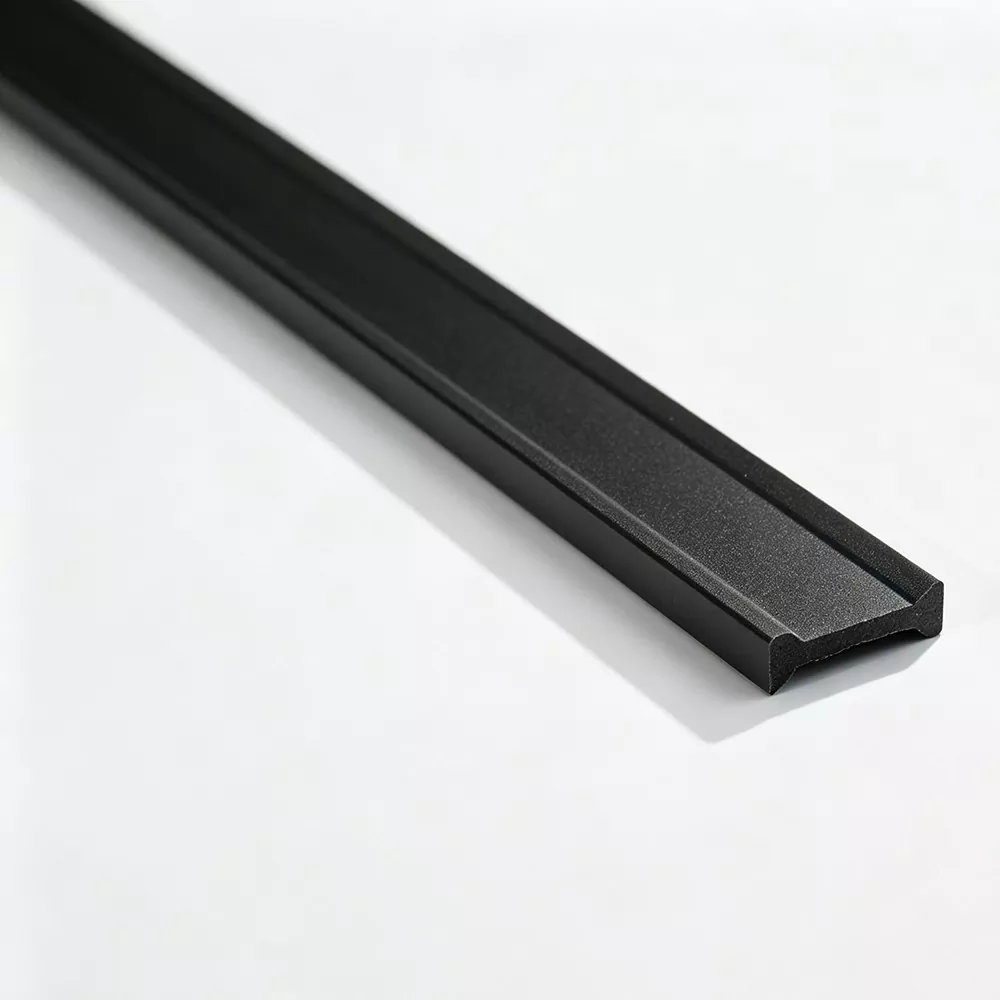

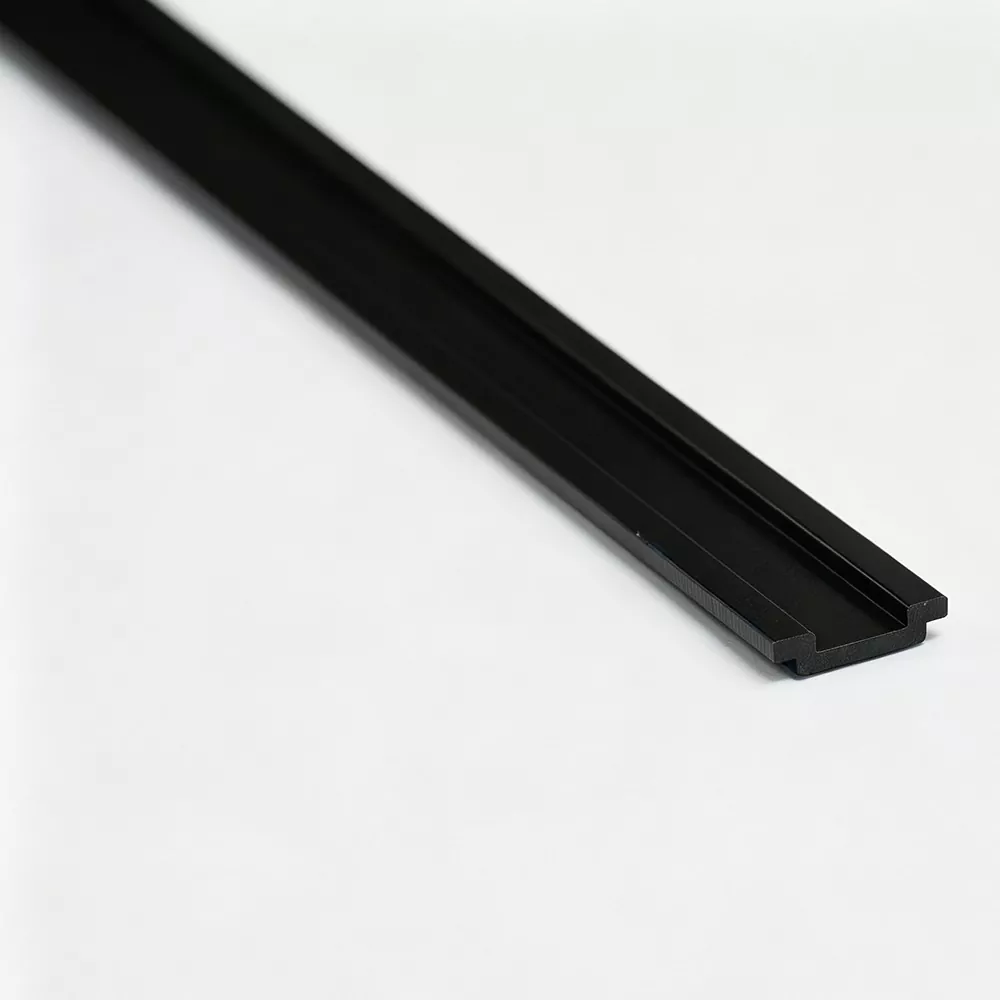

C-Type Thermal Break Strip

För tillverkare av aluminiumprofiler finns listen i 6 meter raka längder eller 500 meter spolar. JInxing, en professionell tillverkare i Kina, producerar även icke-standardiserade C-Type Thermal Break Strip baserat på bekräftade ritningar, inklusive ändringar av sektionsdimensioner, längd, färg och andra överenskomna produktionskrav.

Byggd runt profilsektionen

En termisk brytremsa av C-typ väljs inte enbart utifrån bredd eller höjd. Dess tvärsnitt måste fungera med motsvarande aluminiumprofilgeometri så att remsan kan placeras korrekt under monteringen och förbli lämplig för den efterföljande bearbetningsoperationen.

Detta gör förhållandet mellan listsektionen och aluminiumprofilen viktigare än att bara välja en nominell storlek av C-typ.

För ett nytt profilprojekt kan sektionsritningen i aluminium användas för att granska:

· mottagningsspår eller kvarhållande geometri

· remsan bredd och höjd

· vägg- eller läppmått

· obligatorisk insättningsposition

· efterföljande valsformningsförhållanden

Detta sektionsbaserade tillvägagångssätt är särskilt användbart för icke-standardiserade aluminiumprofiler där en standardremsa kanske inte ger den nödvändiga passformen.

PA66 GF25 för C-Type-profiler

C-remsan använder PA66 nylon förstärkt med 25% glasfiber. Materialkombinationen ger basmaterialstrukturen som används i Jinxing termiska brytremsor för isolerade aluminiumprofilsystem.

During extrusion, the PA66 compound and glass fiber are processed into the required profile geometry. Cooling and sizing then stabilize the section before the strip moves to cutting or coiling.

Materialsystemet kan användas för applikationer inom:

· isolerade dörrar och fönster i aluminium

· aluminiumprofiler för gardinväggar

· termiskt separerade aluminiumsystem

· profilproduktion som kräver termiska sektioner av C-typ

Produktionsprocess

Remsan av C-typ används inom en sekvens snarare än som en isolerad komponent:

Aluminiumprofil → C-typ remsa isättning → Positionering → Rullformning → Färdig termisk brytprofil

De faktiska bearbetningsförhållandena beror på aluminiumprofilens design och produktionsutrustning. Av denna anledning bör sektionsmatchning bekräftas före massproduktion istället för att endast välja remsan med ett katalognamn.

Under insättning

Sektionen av C-typ måste komma in och lokaliseras inom den avsedda profilgeometrin utan att komma i konflikt med den mottagande sektionen.

Under profilbildning

Efter införandet kan aluminiumprofilen genomgå rullformning. Bandsektionen måste därför motsvara profildesignen och de specificerade bearbetningsförhållandena.

I den färdiga församlingen

Den färdiga profilen beror på förhållandet mellan aluminiumsektionerna och isoleringslisten. Konsekvent sektionsgeometri är därför viktig för upprepad profilmontering.

Från extrudering till färdig remsa

Jinxing producerar termiska brytremsor av C-typ genom kontinuerlig extrudering istället för att bearbeta profilen från ett massivt block.

Föreningsframställning

PA66 nylon och GF25 glasfiber framställs enligt produktionsformuleringen, med inkommande material kontrollerade som en del av materialkontrollprocessen.

Profilextrudering

Ett parallellt tvåskruvsextruderingssystem mjukgör och blandar materialet innan den valda sektionen av C-typ formas med hjälp av dedikerade verktyg.

Kylning och dimensionering

Den nybildade profilen kyls och dimensioneras för att stabilisera dess geometri. Processparametrar som extruderingstemperatur, draghastighet och kylförhållanden kontrolleras under produktionen.

Besiktning och efterbehandling

Tvärsnittsmått och yttillstånd kontrolleras under tillverkningen. Färdigt material kan sedan kapas till önskad längd eller levereras i spiralform.

Produktapplikation

Dörr- och fönsterprofiler i aluminium

C-lister kan införlivas i värmeisolerade dörr- och fönsterprofiler av aluminium där profilkonstruktionen inkluderar en motsvarande mottagningsstruktur.

Gardinväggsprofiler

Används i gardinväggssystem i aluminium där isoleringslisten måste följa geometrin för den specifika profilsektionen.

Skräddarsydda isolerade profilsystem

Icke-standardiserade sektioner av C-typ kan utvecklas för aluminiumprofiler vars spårdimensioner eller hållarstrukturer inte motsvarar standardbandstorlekar.

Profil produktionslinjer

Listen kan levereras i rak eller spiralform enligt profiltillverkarens insättnings- och formningsprocess.

Sektioner av icke-standard C-typ

Inte alla aluminiumprofiler använder en standardsektion av C-typ. För projekt med en speciell mottagningsgeometri kan Jinxing granska kundens ritning innan produktion.

Granskningen kan omfatta:

· Sektionsmått av C-typ

· spårgeometri i aluminiumprofil

· obligatorisk längd

· färg

· förpackning

· bearbetningsvillkor

Där specifikationen bekräftas som genomförbar, kan verktyg och produktion ordnas utifrån ritningen.

Produktionskontroll och testning

Jinxing kontrollerar materialberedning, extrudering, kylning, dimensionering, inspektion och slutbehandling inom sitt tillverkningssystem.

Inkommande PA66- och glasfibermaterial kontrolleras enligt företagets materialkontrollrutiner. Under extrudering övervakas dimensions- och ytförhållanden för att bibehålla den erforderliga geometrin av C-typ.

Enligt tillämpliga produkt- och testkrav kan laboratorieutvärdering inkludera densitet, Shore-hårdhet, longitudinell och tvärgående draghållfasthet, vattenbeständighet, termisk åldring och linjär expansionskoefficient.

Färdiga remsor besiktigas före leverans, med relevant kontrolldokumentation tillhandahållen enligt överenskomna orderkrav.

Varför köpa C-Type Thermal Break Strip från Jinxing?

Sektionsbaserad tillverkning

Vi utvärderar den termiska brytremsan tillsammans med aluminiumprofilsektionen, vilket är särskilt viktigt för icke-standardiserade C-typ geometrier.

Extrudering i huset

Extrudering, kylning, dimensionering och efterbehandling hanteras inom vårt eget produktionssystem, vilket gör att C-typsektionen kan kontrolleras under hela tillverkningsprocessen.

Rak eller spoletillförsel

Samma produkttyp kan levereras i olika format för att passa köparens profilbearbetningsuppsättning.

Support för ritning till produktion

För en speciell C-typ sektion kan vi arbeta från kundens ritning genom verktygsbekräftelse och produktion.

FAQ

Vad är skillnaden mellan en C-Type Thermal Break Strip och andra sektionstyper?

Den största skillnaden är tvärsnittsgeometrin och hur den motsvarar aluminiumprofilen. En list av C-typ är avsedd för ett profilsystem med matchande upptagnings- eller hållarstruktur, så själva snittritningen är viktig vid val av produkt.

Behöver du vår aluminiumprofilritning innan du tillverkar en C-list?

En ritning rekommenderas starkt för icke-standardiserade sektioner. Det gör att bandgeometrin kan kontrolleras mot den faktiska profilen innan verktyg och produktion.

Kan du tillverka en speciell sektion av C-typ?

Ja. Jinxing kan granska icke-standardiserade sektioner av C-typ baserat på kundritningar och bekräfta de nödvändiga verktygs- och produktionsförhållandena.

Finns C-remsan i spolar?

Ja. Standard spoltillförsel är 500 meter per rulle. 6 meter raka remsor finns också.

Kan C-remsan kapas till en angiven längd?

Ja. Klipp till längd bearbetning kan ordnas enligt de bekräftade orderkraven.

Vad ska inkluderas i en förfrågan om termisk remsa av C-typ?

Den mest användbara informationen inkluderar aluminiumprofilritningen, nödvändiga sektionsmått av C-typ, längd, färg, leveransform, förpackningskrav och relevanta bearbetningsförhållanden.
