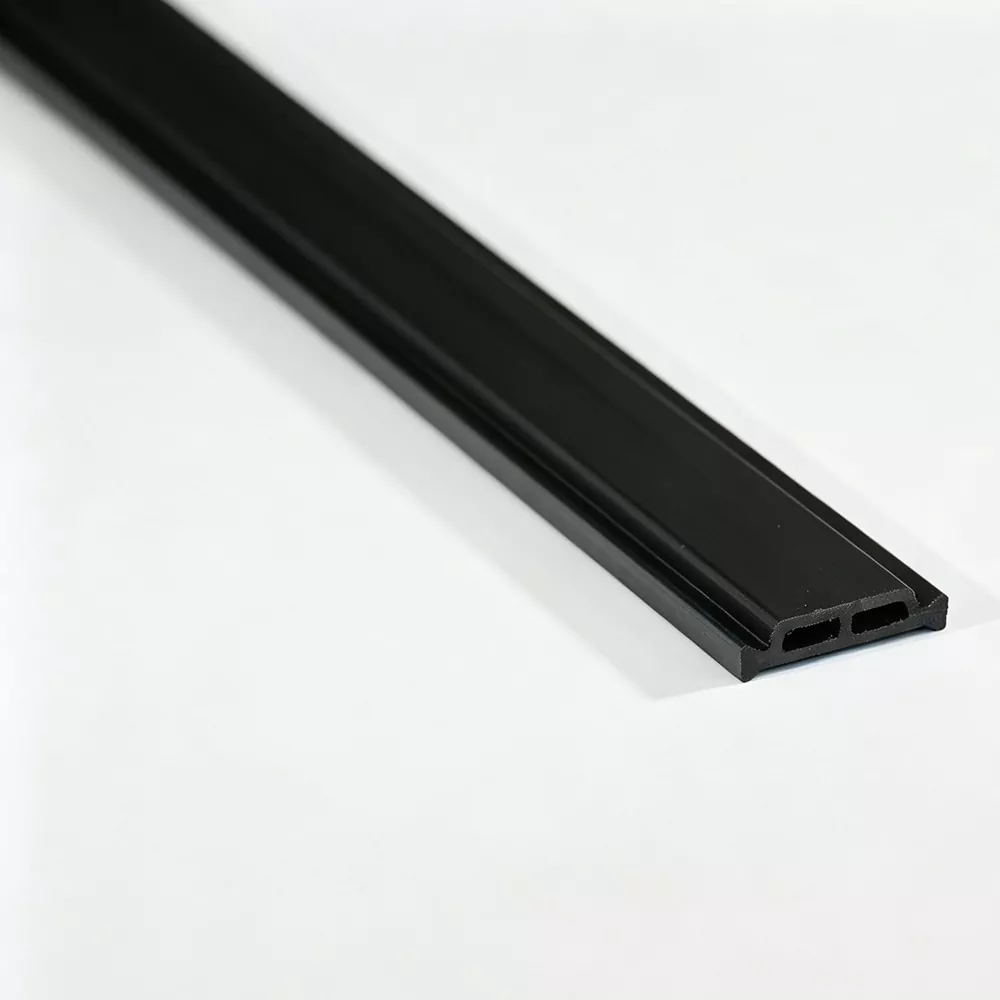

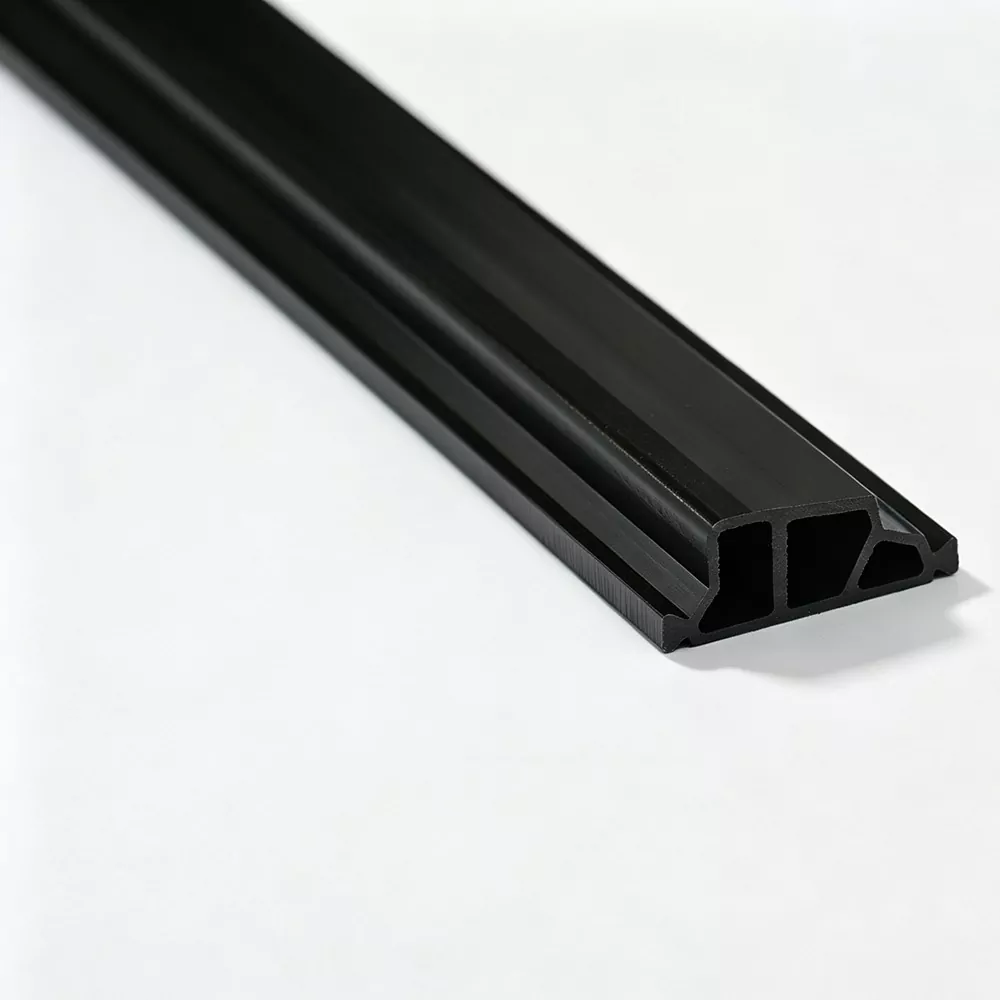

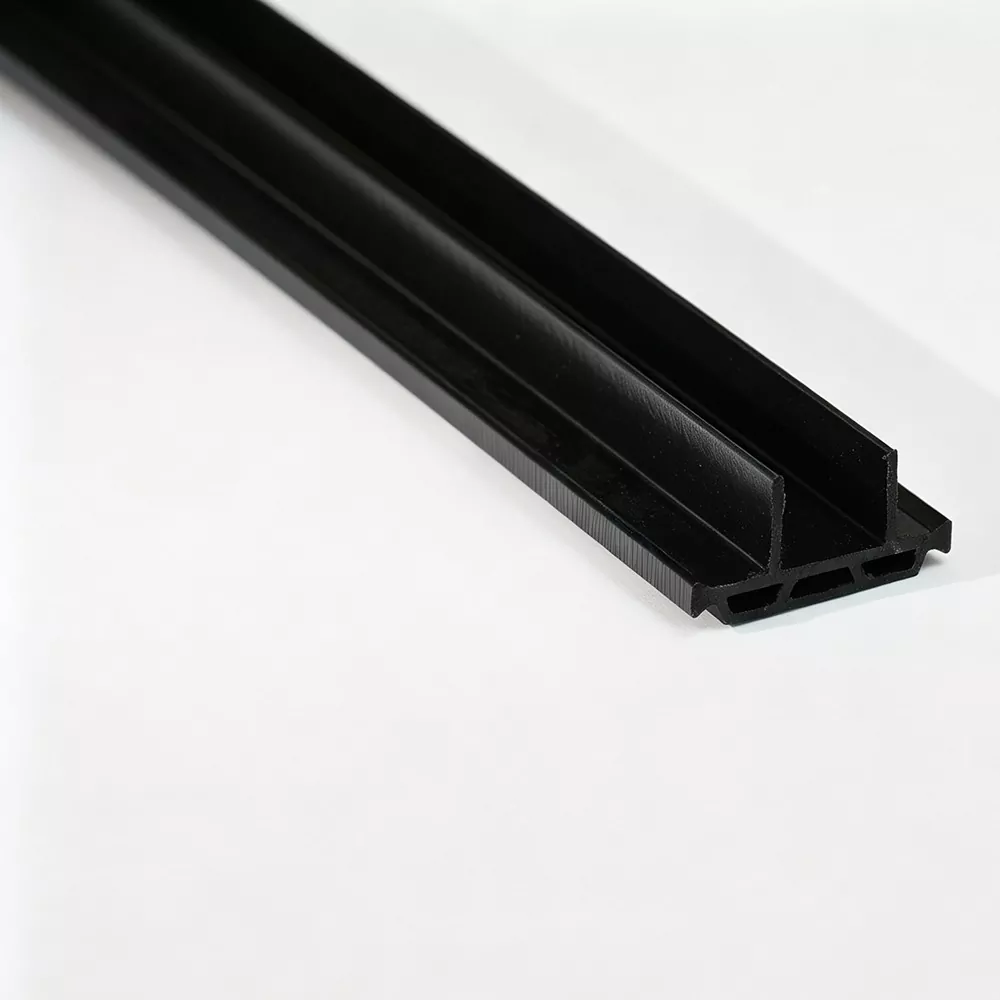

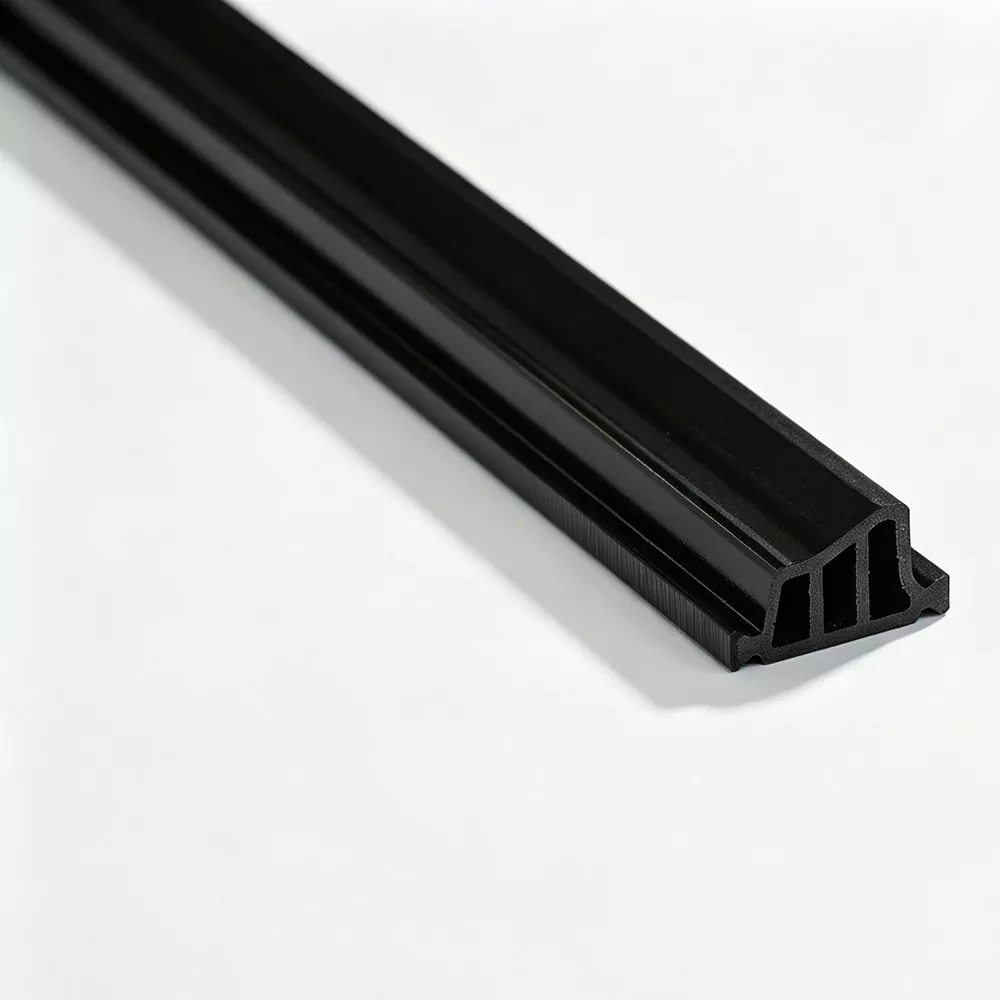

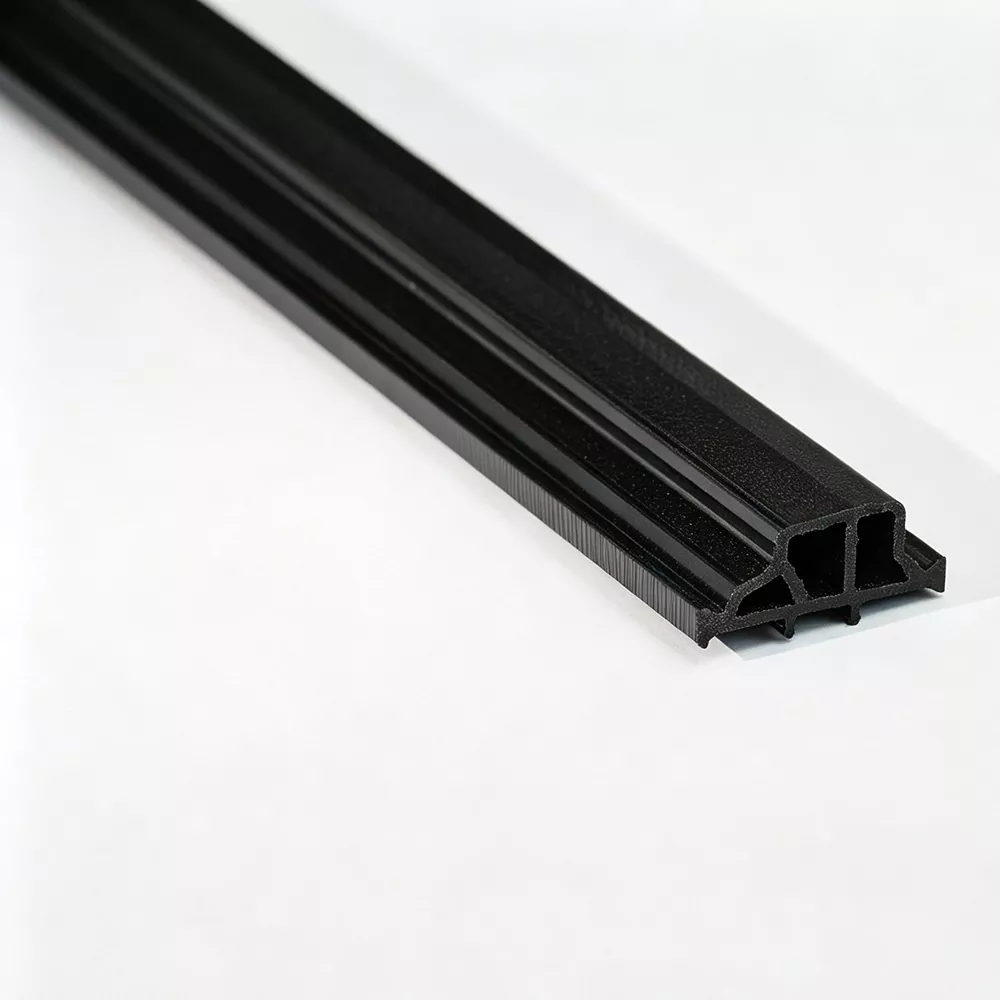

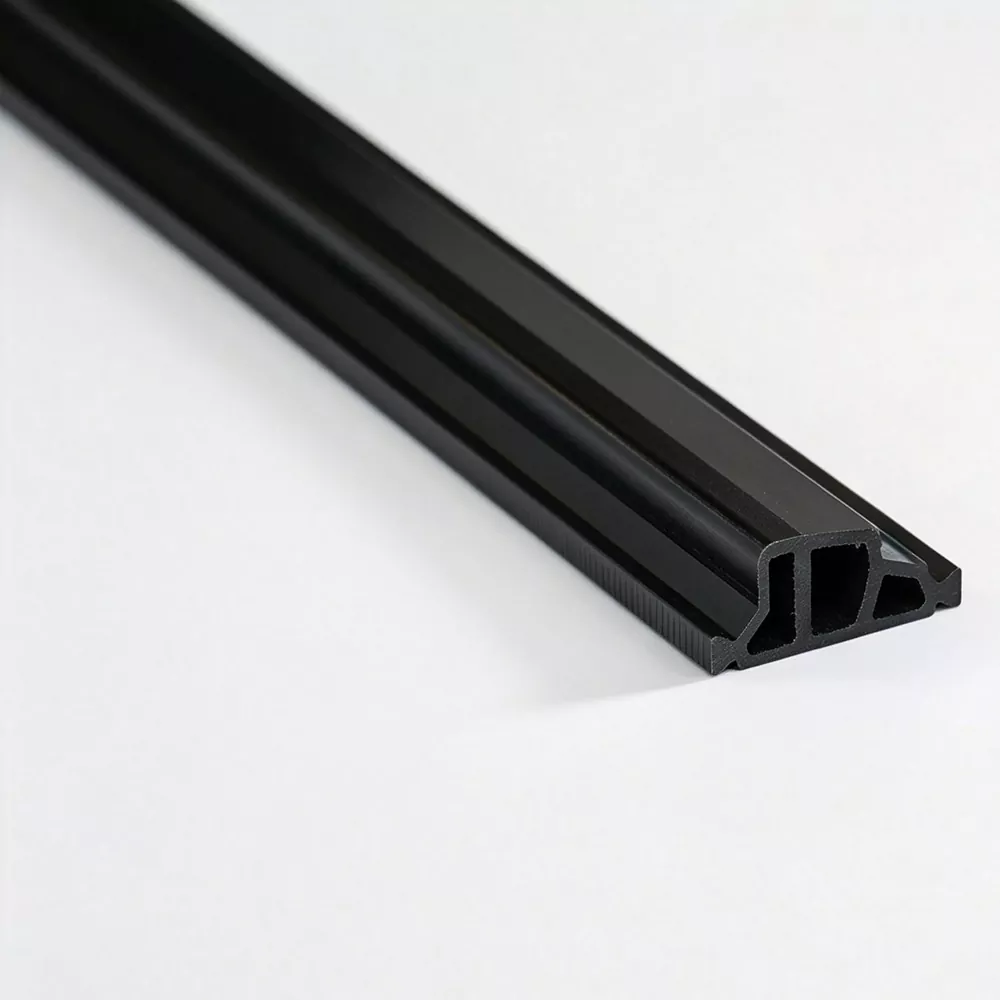

Ihålig kammare Thermal Break Strip

Hollow Chamber Thermal Break Strip som erbjuds av Jinxing i Kina är designad för aluminiumprofiler där den termiska brytsektionen innehåller en eller flera slutna kammare. Kammarstrukturen separerar aluminiumsektionerna samtidigt som den lägger till en längre väg för värmeöverföring genom profilenheten.

Jinxing producerar profilen genom extrudering och kan utveckla sektionen enligt kundens aluminiumprofilritning. Tvärsnittsmått, verktyg, färg, längd och leveransformat kan bekräftas enligt den slutliga profildesignen.

Tekniska specifikationer

Eftersom den exakta ihåliga kammarens geometri varierar beroende på profildesign, bör följande information bekräftas för varje projekt:

Vad är en ihålig kammare Thermal Break Strip?

En termisk brytremsa med ihålig kammare är en isolerande polyamidprofil med ett inneslutet inre utrymme inom sitt tvärsnitt. Den är installerad mellan separerade aluminiumsektioner för att minska direkt värmeöverföring genom metallramen.

Den ihåliga strukturen är en del av profilgeometrin snarare än en separat isolerande komponent. Därför måste kammarlayout, yttermått och kontaktytor matcha den mottagande aluminiumprofilen.

Nyckelegenskaper

· PA66 GF25 Material – Polyamid 66 förstärkt med 25 % glasfiber.

· Ihålig kammarstruktur – Slutna kammare utgör en del av det isolerande tvärsnittet.

· Extruderad profil – Kontinuerlig extrudering gör att den erforderliga sektionsgeometrin kan produceras med dedikerade verktyg.

· Profilmatchning – Dimensioner och kammargeometri kan utvecklas runt aluminiumprofilen.

· Flexibel försörjning – Rak eller spiralförsörjning kan övervägas beroende på produktionsprocessen.

Struktur och termisk brytningsfunktion

Den ihåliga kammaren ändrar geometrin på den isolerande sektionen och kan öka den sträcka som värmen måste färdas genom det termiska brytområdet. Detta gör strukturen relevant när aluminiumprofildesignen kräver mer än en enkel solid isoleringssektion.

Den faktiska termiska prestandan bestäms dock av den kompletta aluminiumprofilen, inklusive aluminiumgeometrin, termiska brottdimensioner, glas- eller panelkonfiguration och installationsförhållanden. Listen bör därför väljas som en del av det kompletta profilsystemet snarare än som en isolerad komponent.

Där ihåliga kammarprofiler används

Fönster och dörrar i aluminium

Används i värmeisolerade fönster- och dörrsystem av aluminium där profilkonstruktionen kräver en kammare termisk brytsektion.

Gardinväggssystem

Lämplig för utvalda gardinväggsprofiler som kräver en definierad isoleringssektion mellan aluminiumkomponenter.

Stora eller speciella aluminiumprofiler

Den ihåliga kammarstrukturen kan övervägas för profilkonstruktioner där tvärsnittsgeometri och termiskt brottdjup måste koordineras med aluminiumprofilen.

Ny profilutveckling

Den termiska brottsektionen kan utvecklas tillsammans med en ny aluminiumprofil så att kammargeometrin och mottagningssektionen ses över innan verktyg.

Ihålig kammare kontra solida termiska brytsektioner

Valet mellan en ihålig kammare och en enklare solid sektion bör baseras på aluminiumprofilens design snarare än att anta att en struktur är universellt bättre.

Det slutliga valet bör baseras på aluminiumprofilritningen, erforderlig termisk brytningsgeometri och tillverkningsprocessen.

Extrudering och profilbildning

Jinxing formar ihåliga kammarprofiler genom extrudering med hjälp av verktyg som är anpassade till önskat tvärsnitt.

De viktigaste produktionsstadierna inkluderar:

· Materialberedning – PA66 och GF25 framställs enligt den bekräftade materialformuleringen.

· Profilextrudering – Materialet formas kontinuerligt genom dedikerade verktyg.

· Kylning och dimensionering – Sektionen är stabiliserad för att bibehålla den önskade geometrin.

· Kontroll och efterbehandling – Den färdiga profilen kontrolleras före rak eller spoltillförsel.

För speciella sektioner bör verktygskraven bekräftas från den kompletta aluminiumprofilritningen före produktion.

Kvalitet och processkontroll

Jinxing kontrollerar huvudstadierna av materialberedning, extrudering, kylning, dimensionering, inspektion och efterbehandling.

Profilgeometri

Viktiga yttermått och relevant kammargeometri kontrolleras mot den bekräftade produktspecifikationen.

Material- och processkontroll

Inkommande PA66- och glasfibermaterial inspekteras enligt företagets materialkontrollprocedurer, medan extruderings- och kylningsförhållanden övervakas under produktionen.

Laboratorietestning

Enligt tillämpliga produkt- och testkrav kan laboratorieutvärdering täcka densitet, Shore-hårdhet, longitudinell och tvärgående draghållfasthet, vattenbeständighet, termisk åldring och linjär expansionskoefficient.

Besiktning av färdig produkt

Färdiga profiler kontrolleras med avseende på utseende och dimensioner före leverans, med relevant kontrolldokumentation tillhandahållen enligt överenskomna orderkrav.

Varför välja Jinxing?

För termiska brottprofiler i ihåliga kammare är huvudvärdet inte bara materialet eller själva kammaren. Sektionen måste matcha aluminiumprofilen under hela insättningen och efterföljande bearbetning.

Jinxing stödjer denna process genom:

· PA66 GF25 profilextrudering

· Ritningsbaserad sektionsutveckling

· Dedikerade verktyg för specialprofiler

· Alternativ för rak och spoletillförsel

· Färg- och dimensionsanpassning

· Profilinspektion före leverans

Detta tillvägagångssätt gör att den termiska brottsektionen kan betraktas tillsammans med aluminiumprofilen snarare än att väljas oberoende.

FAQ

Vad är syftet med den ihåliga kammaren?

Kammaren ändrar geometrin på den isolerande sektionen och kan öka värmeöverföringsvägen genom det termiska brytområdet. Dess faktiska bidrag beror på den kompletta aluminiumprofilens design.

Är en ihålig kammarprofil bättre än en solid termisk brytremsa?

Inte nödvändigtvis. Lämplig sektion beror på aluminiumprofilens geometri, krav på termiskt brott och tillverkningsprocessen. En ihålig kammarprofil bör väljas när dess tvärsnitt matchar det avsedda systemet.

Kan Jinxing göra profilen enligt vår aluminiumritning?

Ja. Jinxing kan granska kundritningar och utveckla erforderligt tvärsnitt och verktyg för tillämpliga ihåliga kammarprofiler.

Vilken information behövs för en offert?

Aluminiumprofilens tvärsnittsritning, erforderliga termiska brottdimensioner, kammargeometri, färg, längd, leveransform, förpackning och bearbetningskrav är användbara för att bekräfta produkten.

Kan hålkammarprofilen levereras i spolar?

Spoltillförsel kan övervägas för tillämpliga profiler och produktionsprocesser. Spolespecifikationen bör bekräftas enligt profilgeometrin och kundens bearbetningsutrustning.

Vilket material används?

Profilen är gjord av PA66 nylon förstärkt med 25% glasfiber (GF25).

Kan färg och mått anpassas?

Ja. Tvärsnittsmått och tillämpliga färger kan anpassas enligt de bekräftade profilkraven och produktionsförhållandena.
