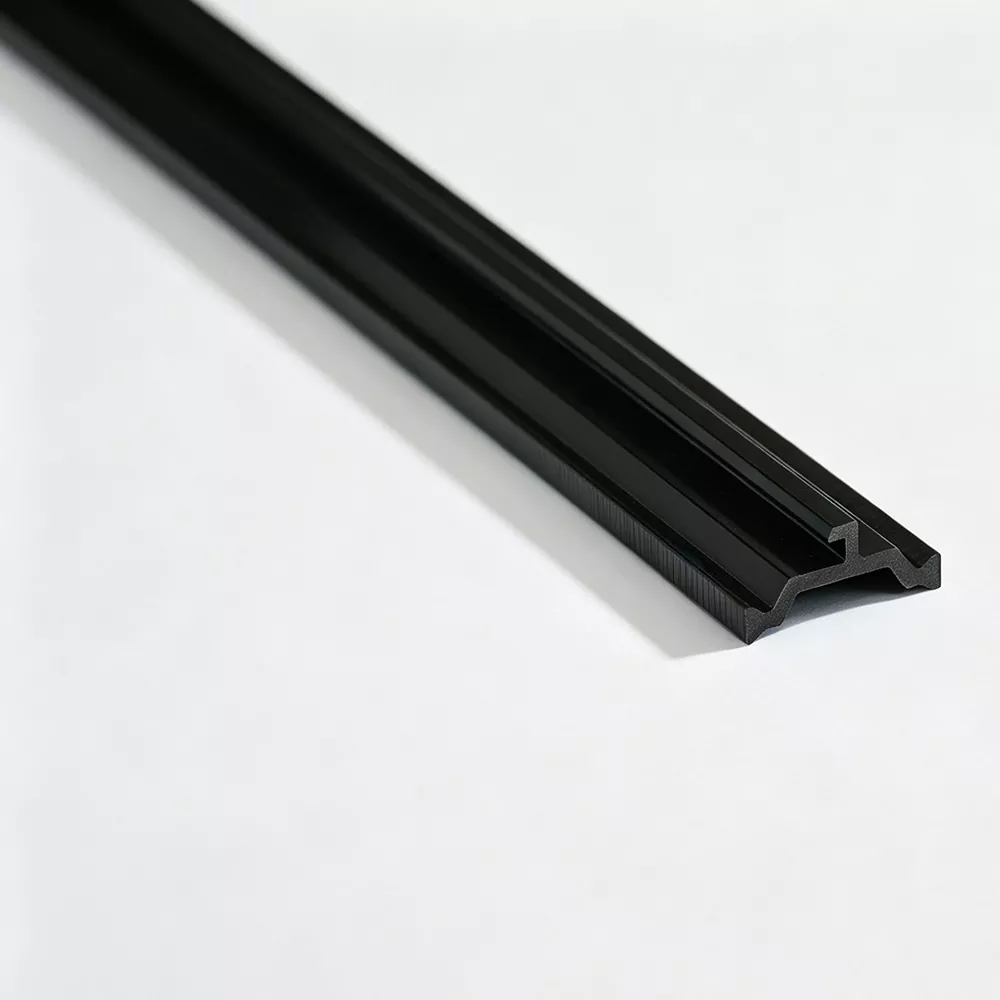

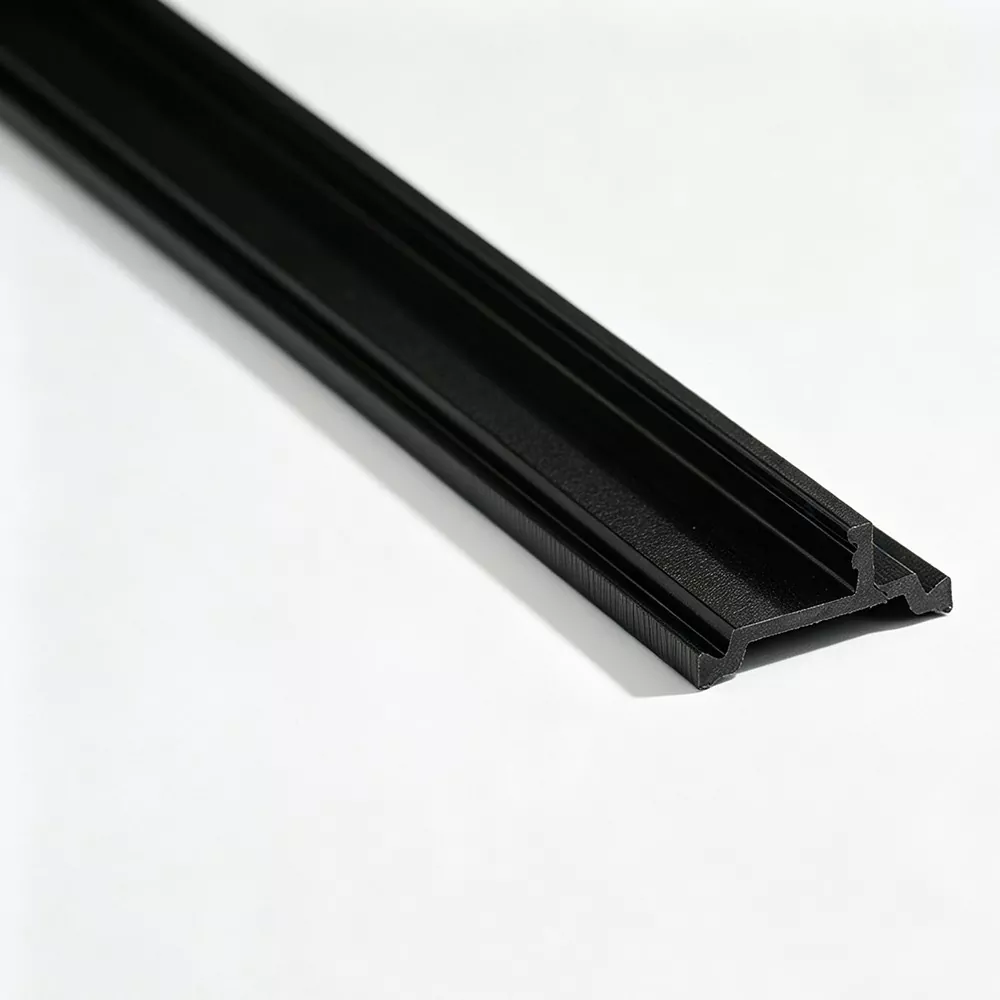

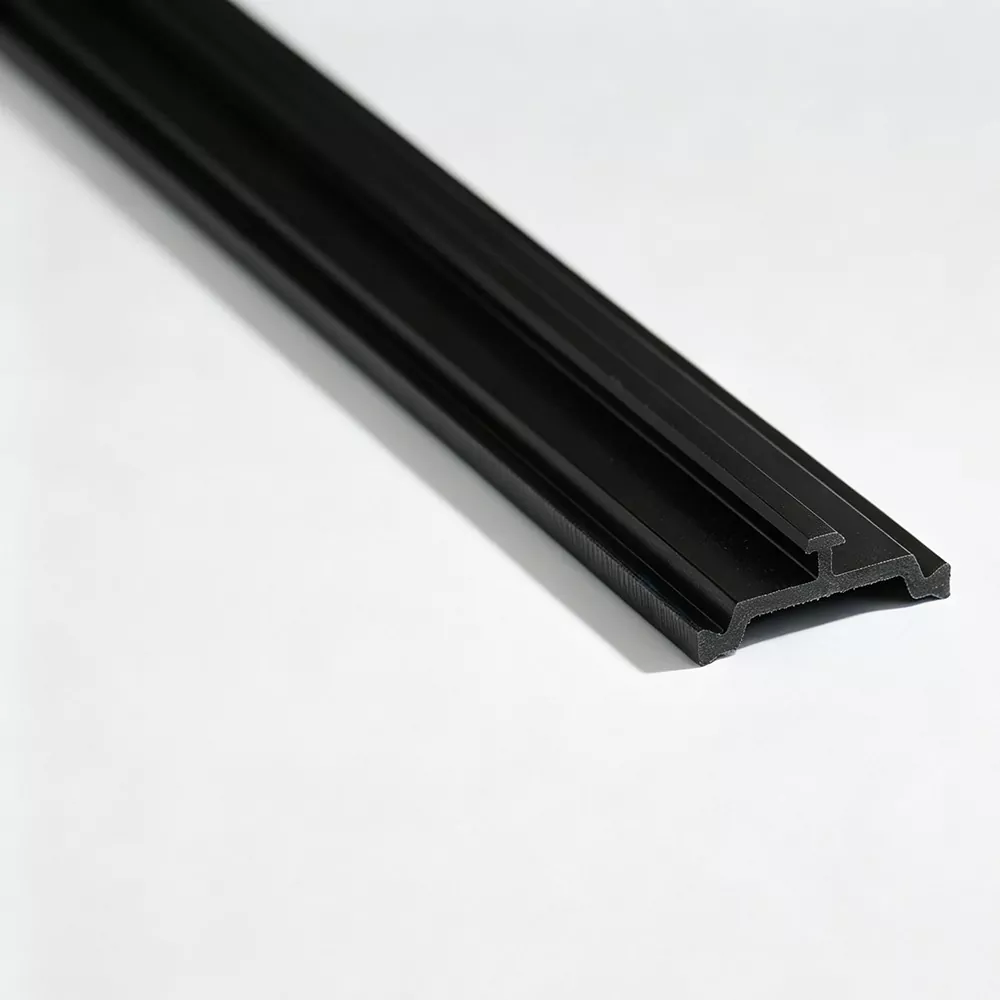

Värmeisoleringslist för skjutfönster

Värmeisoleringslist för skjutfönster installeras i termiskt bruten aluminiumram eller fönsterbågsprofiler för att skapa en icke-metallisk separation mellan de inre och yttre aluminiumsektionerna. Jinxing, en tillverkare och fabrik i Kina, tillverkar dessa profiler huvudsakligen från PA66 GF25 och utvecklar bandgeometrin i enlighet med aluminiumextruderingen, spårkonfigurationen och anslutningsstrukturen.

Designad för skjutfönsterprofiler

Ett skjutfönster använder inte samma profilarrangemang som ett konventionellt gångjärnsfönster. Ramen innehåller vanligtvis spår och bågen rör sig längs den designade löpsektionen. Värmeisoleringslisten för skjutbara fönster måste därför passa in i den tillgängliga aluminiumprofilen utan att störa den funktionella geometrin hos den skjutbara enheten.

När du väljer en remsa inkluderar de viktiga dimensionerna:

· Aluminiumspårets bredd och djup

· Bredd och tjocklek på bandet

· Låsstruktur

· Placera inom ramen eller bågen

· Frigång runt den skjutbara delen

· Profilsammansättningsmetod

Bandspecifikationen bör bekräftas mot den faktiska aluminiumsträngsprutningen före produktion.

Produktegenskaper

PA66 GF25 Förstärkning

Profilen är gjord av PA66 förstärkt med 25 % glasfiber, vilket ger den styvhet som krävs för att behålla sin designade form efter införande i aluminiumprofilen.

Exakt spåringrepp

Tvärsnittet är utformat för att motsvara det mottagande spåret, vilket hjälper remsan att förbli korrekt placerad under mekanisk montering.

Stabila profilmått

Kontrollerad extrudering och kalibrering hjälper till att upprätthålla konsekvent bredd, tjocklek och kritiska sektionsdimensioner längs profilen.

Temperatur och åldringsbeständighet

Materialet kan utvärderas för termisk åldring, dragegenskaper vid specificerade temperaturer, vattenbeständighet och linjär expansion enligt tillämpliga tekniska krav.

Matchning av ram och bågeprofil

Skjutfönstersystem kan använda olika termiska brytarrangemang för den yttre ramen och den rörliga bågen. Erforderlig listgeometri kan därför variera mellan olika aluminiumsektioner inom samma fönstersystem.

Till exempel kan en ramprofil kräva en annan bredd eller låsarrangemang än en fönsterbågsprofil eftersom deras extruderingsgeometrier och tillgängliga installationsutrymmen är olika.

Jinxing kan granska relevanta aluminiumsektioner separat för att bestämma lämplig värmeisoleringsremsa för varje profil.

Överväganden kring glidbanan

Isoleringslisten bör hållas inom sitt avsedda profilområde och får inte förändra glidskenans dimensionsförhållande.

Av denna anledning är remsan:

position + tjocklek + kantgeometri + insticksdjup

måste koordineras med aluminiumprofilen. Korrekt dimensionsanpassning hjälper till att undvika interferens med intilliggande profilkomponenter under monteringen.

Materialval

Jinxing använder främst PA66 GF25 för värmeisoleringslister för skjutbara fönster.

Glasfiberförstärkningen ökar styvheten och den mekaniska styrkan hos PA66 basmaterialet. För projekt med definierade tekniska specifikationer kan relevanta material- och mekaniska krav bekräftas före produktion.

Inspektionspunkter

För skjutfönsterprofiler fokuserar inspektionen på de mått som påverkar införandet och förhållandet mellan listen och aluminiumprofilen.

Nyckelkontroller inkluderar:

· Allmänna profilmått

· Kritiska spåringripande dimensioner

· Tvärsnittsgeometri

· Ytskick

· Dragegenskaper

· Hårdhet

· Termisk åldringsprestanda

· Linjära expansionsegenskaper

Besiktningskraven kan justeras enligt kundens specifikation och gällande standarder.

Standard och kundanpassade sektioner

Jinxing kan producera vanliga termiska brottprofiler som I-Type, C-Type och T-Type, såväl som icke-standardiserade sektioner utvecklade för specifika skjutfönsterprofiler.

Anpassning kan omfatta:

Hur man specificerar produkten

När källan termisk isoleringsremsa för skjutbara fönster är aluminiumprofilen den viktigaste referensen.

Ange följande där det finns:

Fönsterprofilritning → Spårmått → Erforderlig listsektion → Material → Färg → Längd → Antal

Om fönstersystemet innehåller olika karm- och bågprofiler ska ritningar för varje relevant sektion tillhandahållas separat.

FAQ

Var installeras en värmeisoleringslist i ett skjutfönster?

Den är installerad inom den termiskt separerade aluminiumramen eller bågprofilen. Den exakta positionen beror på extruderingsdesignen.

Är värmeisoleringslisten för skjutfönster lämplig för både skjutbara fönsterkarmar och bågar?

Listen kan utvecklas för båda typerna av aluminiumsektion, men den erforderliga geometrin kan skilja sig åt mellan ram och fönsterbåge.

Vilket material använder Jinxing?

Jinxing använder i första hand PA66 GF25, med 25 % glasfiberförstärkning.

Kommer termolisten att påverka glidspåret?

Listen bör utformas för att hålla sig inom sitt specificerade profilområde och bibehålla erforderliga dimensioner runt banan. Aluminiumprofilen bör därför kontrolleras innan du väljer remsa.

Kan Jinxing producera en list för en egenutvecklad skjutfönsterprofil?

Ja. Jinxing kan utveckla en anpassad sektion enligt en aluminiumextruderingsritning eller befintligt prov.

Kan olika listspecifikationer användas i ett skjutfönstersystem?

Ja. Olika aluminiumramar och fönsterbågar kan kräva olika remsdimensioner eller tvärsnittsdesign.
